Koreksyon faktè pouvwa gid ki pi konplè - souse: ppec
Koreksyon faktè pouvwa enpòtan pou asire operasyon lis, soutni, ak dirab nan enfrastrikti elektrik. Li amelyore pèfòmans lan ak efikasite an jeneral nan tout sistèm elektrik la. Koreksyon faktè pouvwa maksimize itilizasyon enèji ak diminye fatra nan tout endistri divès kalite. Pòs sa a bay yon konpreyansyon pi fon nan enpòtans ki genyen nan koreksyon faktè pouvwa nan tout jeni elektrik ak sistèm pouvwa.
1. Ki sa ki se yon faktè pouvwa?
2. Ki twa kalite pouvwa nan yon sikwi elektrik?
3. Ki sa ki fondamantal yo nan faktè pouvwa?
4. Ki sa ki kòz prensipal yo nan faktè pouvwa?
5. Èske ou ta dwe konsène sou faktè pouvwa ki ba?
6. Kijan motè enpak ba pouvwa a?
7. Kijan ou ka amelyore faktè pouvwa a?
8. Ki sa ki se koreksyon faktè pouvwa?
9. Poukisa se koreksyon faktè pouvwa obligatwa, ak ki jan li reyalize?
10. Ki sikwi koreksyon faktè pouvwa a?
11. Ki kalite koreksyon faktè pouvwa?
12. Ki sa ki mòd yo kondiksyon oblije chanje nan koreksyon faktè pouvwa?
13. Ki benefis ki genyen nan kondansateur pouvwa pa amelyore faktè sa yo pouvwa?
14. Ki jan yo kalkile valè CAPACITOR pou koreksyon faktè pouvwa?
15. Ki kalite teknik koreksyon faktè ak aparèy pouvwa?
16. Ki kote ou ta dwe enstale kondansateur nan sistèm distribisyon plant ou a?
17. Ki sa ki benefis ki genyen nan koreksyon faktè pouvwa?
Ki sa ki se yon faktè pouvwa - souse: ELECTRICAL4U
Faktè pouvwa a se rapò a nan enèji nan total lage nan fen transmisyon aparèy la nan enèji a extrait nan fen a pwodiksyon. Li se yon koyefisyan nan pèfòmans pou itilizasyon nan enèji elektrik.
Paske charj nan sistèm pouvwa, tankou motè, transformateur, ak founo endiksyon, yo endiktif, ak charj endiktif mande yon jaden mayetik yo opere yo, yo yo divize an pouvwa aktif ak pouvwa reyaktif pandan operasyon.
Pouvwa aktif prensipalman refere a pouvwa a oblije jenere travay aktyèl la ki nesesè pou pwodiksyon aparèy la, tankou chalè ak mouvman limyè.
Se pouvwa reyaktif yo itilize yo kenbe jaden an mayetik. Pandan ke li pa fè itil "travay," li kontinyèlman sikile ant dèlko a ak chay la. Sa rezilta nan pèt pouvwa nan ekipman pou pouvwa a ak sistèm distribisyon.
Pouvwa aktif ak pouvwa reyaktif ansanm konstitye pouvwa aparan.
Sistèm elektrik gen twa kalite pouvwa:
Pouvwa aktif
Aktif pouvwa - souse: withTheGrid
Pouvwa aktif refere a pouvwa ki espesyalman fè "travay." Li se pouvwa ki ka transfere nan yon chaj ak itilize.
Pouvwa reyaktif
Pouvwa reyaktif - souse: withTheGrid
Pouvwa reyaktif se nan ang dwat nan pouvwa aktif. Li fè pa gen okenn itil "travay." Olye de sa, li prensipalman kenbe jaden mayetik nan eleman reyaktif, tankou endukteur ak kondansateur. Li fasil transfere tounen nan griy la epi yo ka afekte bon jan kalite a nan pouvwa. Se poutèt sa, nan sistèm pouvwa, li enpòtan yo maksimize efikasite enèji ak minimize pouvwa reyaktif.
Pouvwa aparan
Aparan pouvwa - souse: eShop
Se pouvwa aparan prensipalman ki konpoze de pouvwa aktif ak pouvwa reyaktif. Faktè pouvwa a se rapò a nan pouvwa aktif nan pouvwa aparan. Pi wo a faktè a pouvwa, se pi plis efikasite pouvwa a itilize.
Pou jwenn faktè a pouvwa egzak, divize pouvwa a aktif pa pouvwa a aparan. Rezilta a rele kosinis la.

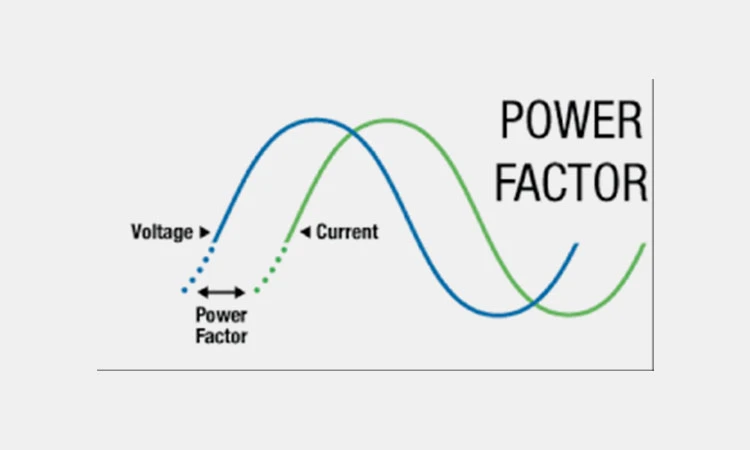

Ki sa ki fondamantal yo nan faktè pouvwa - souse: mytnb
Faktè pouvwa a se rapò a nan pouvwa aktif nan pouvwa aparan. Li mezire ki jan efikasite enèji elektrik yo te itilize. Pi ba faktè a pouvwa, mwens efikasite enèji a yo te itilize. Ou bezwen amelyore faktè pouvwa sistèm ou an. Se faktè pouvwa kalkile nan divize pouvwa aktif (KW) pa pouvwa aparan (KVA). Se poutèt sa, se rezilta a ke yo rele tou kosinis theta.
Ki sa ki kòz prensipal yo nan faktè pouvwa - souse: ElectricalTechnology
Pi ba faktè a pouvwa nan yon griy pouvwa, pi ba a efikasite nan itilizasyon enèji. Kòz prensipal yo nan yon faktè pouvwa ki ba gen ladan yo:
Deplasman
Sa rive lè vòltaj la ak fòm aktyèl nan yon sistèm sikwi yo soti nan faz, sa ki lakòz deplasman.
Distòsyon
Deformation jeneralman refere a chanjman nan fòm ond orijinal la pandan operasyon an. Si ond lan linear gen yon gwo kantite Harmony, vòltaj la kadriyaj se tendans deformation.
Ou ta dwe konsène sou faktè pouvwa ki ba - souse: ElectryTechnology
Yon faktè pouvwa ki ba nan griy la pouvwa yo ta dwe nan enkyetid patikilye. Yon faktè pouvwa pi ba vle di pi ba itilizasyon enèji, ki ka mennen nan pèt pouvwa, afekte efikasite griy, ak ogmante depans elektrisite.
Kijan Low Faktè Enpak Motè - Sourced: Electrical4U
Tipikman, motè yo fèt ak konsidere ki baze sou chaj maksimòm yo, tankou nan transporteur, kompresè, Meleus, ak kout pyen près. Sepandan, yo dwe konsidere tou pwoblèm nan nan faktè pouvwa ki ba anba segondè - operasyon chaj. Lè yon motè opere anba chaj segondè, aparèy la trase plis aktyèl, sa ki lakòz vòltaj la an jeneral lage, ki mennen ale nan operasyon paresseux oswa surchof.

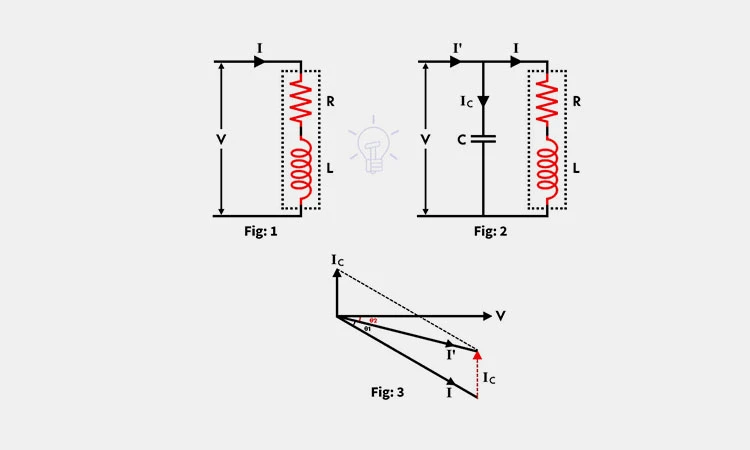

Kouman ou ka amelyore faktè a pouvwa - souse: ElectryTechnology
Pou amelyore faktè pouvwa a nan tout sistèm pouvwa a, ou ka ajoute pouvwa faktè koreksyon kondansateur nan sistèm lan. Kondansateur sa yo aji kòm dèlko aktyèl reyaktif, bay aktyèl reyaktif nan tout sistèm pouvwa a, kidonk diminye kantite lajan an total de aktyèl trase soti nan sistèm lan.
Ki sa ki se koreksyon faktè pouvwa - souse: MonolithicPower
Koreksyon faktè pouvwa prensipalman itilize kondansateur diminye pouvwa reyaktif nan sikwi AC, amelyore efikasite sikwi an jeneral.
Nan sikwi DC, aktyèl la se pwopòsyonèl ak vòltaj la aplike, ak konsomasyon an pouvwa nan charj rezistans se lineyè. Sepandan, nan sikwi AC, reyaktan afekte karakteristik sikwi. AC vòltaj se yon vag sinusoid, se konsa anplitid li yo ak direksyon varye ak frekans nan ekipman pou pouvwa a.
Nan sikui AC, anpil eleman elektrik, tankou anwoulman, likidasyon, ak transformateur, fè eksperyans yon diferans faz ant aktyèl ak vòltaj, sa ki lakòz konsomasyon pouvwa aktyèl yo te mwens pase pwodwi a nan vòltaj ak aktyèl. Sa a ka fasilman degrade faktè a pouvwa nan tout sistèm lan, nesesite koreksyon faktè pouvwa.
Poukisa se koreksyon faktè pouvwa obligatwa ak ki jan li reyalize - souse: EnergyAustralia
Si faktè pouvwa yon sikwi a ki ba ak uncorrected, li ka afekte efikasite nan sistèm nan tout pouvwa a, diminye validite a nan ekipman pouvwa, e menm gaspiye enèji sistèm nan, ki mennen ale nan ogmante bòdwo elektrisite pou biznis yo.
Tipikman, pouvwa koreksyon faktè kondansateur yo enstale tou pre chay la. Sa a pèmèt yo pi fasil lage akimile enèji.
Ki sa ki se pouvwa koreksyon an koreksyon pouvwa - souse: allaboutCircuits
Dyagram nan sikwi koreksyon faktè pouvwa a gen ladan rezistans ak endukteur. Rezistans yo ak enduktè yo reprezante arbr motè a ak jaden mayetik, respektivman. Adisyon a nan pouvwa koreksyon faktè kondansateur nan sikwi a offsets kèk nan enduktans la ki te pwodwi pa pouvwa reyaktif, anpeche inutil jenerasyon jaden mayetik. Lè se faktè a pouvwa korije, vòltaj la ak aktyèl nan sistèm nan sikwi tout vin pi senkronize, yo pote faktè a pouvwa fèmen nan inite.
Nan sosyete modèn, teknoloji koreksyon faktè pouvwa yo ka klase kòm koreksyon pasif faktè pouvwa, yon pati nan koreksyon faktè pouvwa oblije chanje, ak koreksyon aktif faktè pouvwa. Pami yo:
Koreksyon faktè pasif pouvwa
Koreksyon faktè pasif pouvwa - souse: Thailin
Koreksyon faktè pasif pouvwa prensipalman enplike nan konekte yon reaktè nan seri ak ekipman pou pouvwa a. Reyaktè ede amelyore faktè pouvwa a.
Koreksyon pasyèl pouvwa oblije chanje pouvwa
Se yon pati nan koreksyon faktè pouvwa oblije chanje tipikman konbine avèk yon redresman double vòltaj pou èkondisyone varyateur ak lòt aparèy nan kay la.
Koreksyon faktè aktif pouvwa
Koreksyon faktè aktif pouvwa - souse: PowerFactor
Koreksyon faktè aktif pouvwa tipikman itilize pou segondè - Efikasite, Kontra enfòmèl ant switch - Mode pouvwa founiti.
Koreksyon faktè pouvwa itilize twa mòd oblije chanje. Sa yo enkli:
Mòd kondiksyon kontinyèl (CCM)
Mòd kondiksyon kontinyèl (ccm) - souse: piexpertonline
Mòd sa a pèmèt aktyèl la sikwi koule nan reaktè a, ak MOSFET a vire sou anvan reaktè aktyèl la gout a zewo. Pandan peryòd kondiksyon sa a, aktyèl la ap koule nan dyòd a pwodiksyon, melanje ak aktyèl la chaj nan reaktè la.
Mòd kondiksyon kritik (CRM)
Mòd kondiksyon kritik (CRM) - souse: TechSimulator
Lè aktyèl la reaktè gout a zewo, MOSFET a vire sou. Lè vòltaj la pwodiksyon twò wo, sikwi a diminye lajè a batman kè. Lè vòltaj la pwodiksyon twò ba, kous la ogmante lajè a batman kè. Se poutèt sa, frekans lan opere nan sikwi a tout antye diminye kòm chaj la ogmante.
Mode kondiksyon diskontinu (DCM)
Mode Kondiksyon diskontinu (DCM) - souse: piexpertonline
Mòd sa a gen yon peryòd zewo aktyèl nan chak sik.
Ajoute yon faktè koreksyon pouvwa CAPACITOR nan sikwi ou ka bay benefis sa yo:
Amelyore vòltaj
Amelyore vòltaj - souse: PowerQuality
Kondansateur koreksyon faktè pouvwa amelyore vòltaj la nan tout sistèm sikwi ou, fè pwodiksyon an ak vòltaj opinyon pi estab ak pi efikas.
Ogmante kapasite sistèm lan
Ogmante kapasite sistèm - souse: Wagnermekanik
Kondansateur koreksyon faktè pouvwa ka bay ase pouvwa total pou transmisyon ou ak sistèm distribisyon, ogmante kapasite a nan tout sistèm lan. Yo ka ede ou opere pi gwo dèlko, transformateur, ak câbles.
Pèt redwi
Redwi pèt - souse: konstelasyon
Kondansateur koreksyon faktè pouvwa ka diminye pèt nan tout sistèm ou an.
Redwi bòdwo elektrisite
Redwi bòdwo elektrisite - souse: GoldmedalIndia
Lè se tout sistèm distribisyon ou itilize pa yon sèvis piblik oswa pi gwo endistri, li ka amelyore efikasite enèji, bese bòdwo elektrisite ou, epi ekonomize lajan.
Ki jan yo kalkile valè kondansateur pou koreksyon faktè pouvwa - souse: Aquantuo
Si ou bezwen detèmine kantite koreksyon faktè pouvwa ki nesesè nan sistèm ou an, fòmil koreksyon faktè pouvwa a se:
Qc=p (tan ϕ - tan ϕ ')
QC se total pouvwa a reyaktif (KVAR)
P se pouvwa aktif la (kW)
ϕ se ang chanjman inisyal la
ϕ 'se ang faz konpansasyon an
Ang chanjman faz la se diferans ki genyen ant aktyèl la ak vòltaj nan tout sistèm lan. Apre detèmine total pouvwa reyaktif nan sistèm lan, ou bezwen detèmine pouvwa a ki ka reyalize apre enstale kondansateur. Sa a enplike nan mete yon kondansateur akote chay la, sa ki pèmèt yon pi gwo CAPACITOR okipe chay la.
Anplis de kondansateur, ou ka tou itilize divès kalite teknoloji ak metòd yo reyalize koreksyon faktè pouvwa, ki gen ladan estatik konpansateur VAR, koreksyon faktè aktif pouvwa, ak koreksyon ibrid faktè pouvwa.
Bank CAPACITOR
CAPACITOR BANK - SOURCED: InstrumentationTools
Yon bank CAPACITOR se yon koleksyon konpozan elektrik entegre nan yon inite sèl. Li ka konekte nan seri oswa paralèl, tou depann de bezwen ou yo. Li se pi souvan itilize nan distribisyon pouvwa a konpanse charj endiktif nan liy transmisyon, kidonk ogmante kapasite a nan tout bank la CAPACITOR ak pèmèt li okipe pi gwo charj.
Estatik var compensator
Static var compensator - souse: elektrik - Jeni - Portal
Yon konpansateur VAR estatik tou se yon aparèy koreksyon faktè pouvwa. Li otomatikman reponn a vòltaj oswa dezekilib aktyèl yo kontwole degradasyon faktè pouvwa. Li prensipalman konsiste de yon tiristor - reaktè kontwole, ki absòbe endiktif ak jis pouvwa reyaktif.
Koreksyon faktè aktif pouvwa
Koreksyon faktè aktif pouvwa - souse: PowerFactor
Aparèy koreksyon faktè aktif pouvwa yo pi konplèks pase bank kondansateur ak konpansateur estatik VAR. Anplis de sikwi mezi yo, yo gen ladan tou regilatè vòltaj, detektè overvoltage, zewo detektè aktyèl, ak opinyon undervoltage opinyon.
Koreksyon ibrid faktè pouvwa
Ibrid koreksyon faktè pouvwa - souse: ytelect
Anplis de enpak la nan faktè pouvwa ki ba sou efikasite pouvwa, Harmony kapab tou degrade bon jan kalite pouvwa nan tout sistèm nan sikwi tout antye, ki kapab domaje divès kalite ekipman elektrik. Se poutèt sa, yon korektè ibrid faktè pouvwa ka itilize nan adrès pèt pouvwa ak elimine Harmony nan sistèm lan.
Ki kote ou ta dwe enstale kondansateur nan sistèm distribisyon plant ou - souse: Eaton
Kondansateur koreksyon faktè pouvwa yo ta dwe enstale tou pre chay la yo yo fèt yo okipe. Yo pi byen enstale dirèkteman sou motè a kote pouvwa a ke yo te boule. Ou kapab tou enstale pouvwa koreksyon faktè kondansateur sou bò a nan motè a, tou depann de trase aktyèl la ak chay la.
Korije ak amelyore faktè pouvwa a nan tout sistèm lan ka bay benefis sa yo:
Amelyore kalite pouvwa
Amelyore Kalite Pouvwa - souse: Protasis
Pa kenbe yon faktè pouvwa optimal pou sistèm lan, se vòltaj la nan charj segondè redwi ak estabilize, amelyore bon jan kalite pouvwa ak asire yon vòltaj ekipman pwòp ak ki estab pou charj yo.
Amelyore pouvwa rezo fyabilite
Amelyore pouvwa rezo fyab - souse: Obkio
Amelyore bon jan kalite pouvwa diminye pèt nan transformateur, câbles, ak switch, ak kenbe pi bon tanperati opere, pwolonje fyab la ak lavi sèvis nan sistèm nan distribisyon ak plis amelyore fyab la nan rezo a pouvwa.
Redwi distòsyon Harmony
Redwi Harmony distòsyon - souse: SpecialtyProductTechnologies
Nan kadriyaj pouvwa ak grav distòsyon Harmony, enstale pouvwa koreksyon faktè koreksyon ka siyifikativman diminye distòsyon, filtre ak diminye Harmony, siyifikativman amelyore fyab ekipman ak lavi sèvis, ak amelyore bon jan kalite pouvwa.
Depans redwi
Redwi depans - souse: Procurious
Lè efikasite pouvwa ou ak bon jan kalite diminye, ou pral sijè a pi wo depase sanksyon pouvwa. Enstale kapasite koreksyon faktè pouvwa ka konpanse epi evite penalite sa yo, kidonk diminye depans disponiblite ou.
Koreksyon faktè pouvwa enpòtan pou sistèm pouvwa yo. Chwazi bon aparèy koreksyon faktè pouvwa a pou endistri ou ka ede diminye depans elektrisite ou. Pou jwenn solisyon ki pi ékonomi pou amelyore kalite pouvwa nan sistèm pouvwa ou, tanpri li gid sa a ak anpil atansyon, oswa santi yo lib yo kontakte nou.
